產品介紹
環氧樹脂砂漿型地坪是一種專業針對倉庫、地下停車場、機械制造企業廠房等場所的環氧地坪涂料，該地坪漆不僅可以使地面不起砂塵,并經受各種車輛（如汽車、叉車、推車等）的碾軋,還需具備一般地坪保護作用，比如平整、光滑的裝飾效果,并具有有較強的耐磨性和抗壓性。
環氧樹脂砂漿型地坪系統是采用環氧抗壓耐磨砂漿與環氧面漆結合而成的高耐磨抗壓地面，是專業解決重型機械制造企業廠房、工業及商業倉庫、地下停車場等場所地面使用及保護問題的地坪系統。
適用范圍
◇ 超市、樓廳、倉庫、汽車展廳、汽車修理廠、汽車停車場等特殊場所的地面；
◇ 機械性能要求高的場所地面，具有一定沖擊性要求的機械、電子、電器、儀表、醫藥、紡織、服裝、食品、煙草等企業廠房的地面。
性能特點
◇ 耐沖擊、耐重壓、機械性能佳；
◇ 防塵、防霉、耐磨、硬度好；
◇硬化后收縮率小，無裂縫；
◇耐水、耐油污、耐酸堿等一般化學腐蝕；
◇外觀平整亮麗、色彩多樣；
◇無接縫、便于清潔、維護方便。
技術指標
| 檢驗項目 | 指標值 | 檢測標準 | |
| 容器中狀態 | 攪拌后無硬塊，呈均勻狀態 | 目測 | |
| 涂膜外觀 | 漆膜外觀正常 | 目測 | |
|
干燥時間， H（25℃） |
表干 | ≤4 | GB/T 1728-1979 |
| 實干 | ≤24 | GB/T 1728-1979 | |
| 鉛筆硬度，H | ≥2H | GB/T 6739 | |
| 附著力，級 | ≤1 | GB/T 9286 | |
| 耐沖擊性（II級） | 1000g鋼球，高100cm，涂膜無裂紋，無剝落 | GB/T 1732-1993 | |
| 耐磨性（750g/500r）/g | ≤0.030 | GB/T 1768 | |
| 耐水性（168h） | 不起泡、不剝落，允許輕微變色，2h后恢復 | GB/T 1733-1993 | |
| 耐化學性 | 耐油性（120#溶劑汽油，72h） | 不起泡、不剝落，允許輕微變色 | GB/T 9274-1988 |
| 耐堿性（20%NaOH，72h） | 不起泡、不剝落，允許輕微變色 |
GB/T 9274-1988 |
|
| 耐酸性（10%H2SO4，48h） | 不起泡、不剝落，允許輕微變色 |
GB/T 9274-1988 |
|
系統特征
實色、亮光或是啞光；厚度1～5mm；一般使用年限為8-10年。

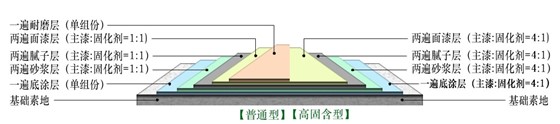

施工剖面
施工工藝
| 工藝名稱 | 具體做法及要求 | 參考用量 |
| 底涂層 |
1.使用普通環氧單組份底漆或高固含環氧底漆（主漆：固化劑=4:1）混合，并攪拌均勻；
2.用滾筒、毛刷均勻地涂刷，無漏涂。
|
0.15～0.2Kg/㎡ |
| 砂漿層 |
1.使用普通環氧中涂漆(1:1)或高固含環氧中涂漆(4:1)按比例混合后加適量40-100目石英砂攪拌均勻; 2.用批刀整體滿刮1~2遍; 3.待固化后，打磨批刀痕等缺陷處，并清理干凈。 |
|
| 膩子層 |
1.使用普通環氧中涂漆（1:1）或高固含環氧中涂漆（4:1）按比例混合后加適量填料（如石英粉、滑石粉）攪拌均勻； 2.用批刀批括1～2遍，重點是填補地面的坑洞缺陷處； 3.待固化后，打磨批刀痕等缺陷處，并用吸塵器、雞毛禪、擰干的濕毛巾等清理干凈。 |
0.3kg/㎡ |
| 面涂層 |
1.使用普通環氧面漆（1:1）或高固含環氧面漆（4:1）按比例混合，攪拌均勻；
2.用準備好的滾筒浸上面漆，均勻滾涂，要求涂層均勻，無漏涂，滾涂2遍。 |
0.25～0.3 kg/㎡ |
| 耐磨層 |
1.本工序可根據用戶需要選擇使用；
2.施工完畢12～24小時后，即固化至行人不留印跡后，用環氧耐磨層面漆滾涂一遍，可大大提高地坪光潔度和耐用性 。 |
0.12kg/㎡ |
注：請使用專用稀釋劑或添加稀釋劑前咨詢銷售顧問。
