產品介紹
針對一般地坪涂料難以達到GMP規范中對高潔凈場所的嚴苛要求,耐迪產品研發中心開發了環氧自流平地坪漆,以100%固含量的特種環氧樹脂為基料配制而成,具有綠色環保、光澤度高、一次性成膜厚、漆膜強韌耐磨等優良特性,該環氧自流平地面是潔凈度要求高的電子企業廠房、制藥企業廠房等場所理想的地坪涂裝系統。
適用范圍
◇ 航天、航空等無塵無菌的高度特殊化的場所。
◇ GMP制藥廠、醫院、血液制品等無塵菌室、精密機械、微電子制造工廠、機械及化學綜合性能要求高的區域。
性能特點
◇表面平滑、美觀、達鏡面效果；
◇無溶劑、無氣味、無污染、無毒；
◇具有耐酸、耐堿，耐化學品等性能；
◇對潮氣、鹽霧、油類及有機溶劑都有良好的抗性；
◇耐磨、耐壓、耐沖擊、耐高溫、防水、有一定的彈性；
◇面層施工一次成型，快速方便。
技術指標
| 檢驗項目 | 指標值 | 檢測標準 | |
| 容器中狀態 | 攪拌后無硬塊，呈均勻狀態 | 目測 | |
| 涂膜外觀 | 漆膜外觀正常 | 目測 | |
|
干燥時間， H（25℃） |
表干 | ≤6 | GB/T 1728-1979 |
| 實干 | ≤48 | GB/T 1728-1979 | |
| 硬度 | 邵氏硬度（D型） | ≥70 | GB/T 2411-1980 |
| 拉伸粘結強度，Mpa | 標準條件 | ≥2.0 | GB/T 22374-2008 |
| 浸水后 | ≥2.0 | GB/T 22374-2008 | |
| 抗壓強度，Mpa | ≥45 | GB/T 2567-2008 | |
| 耐磨性（750g/500r），g | ≤0.030 | GB/T 1768 | |
| 耐沖擊性（II級） | 1000g鋼球，高100cm，涂膜無裂紋，無剝落 | GB/T 1732-1993 | |
| 防滑性（干摩擦系數） | ≥0.50 | GB/T 4100-2006 | |
| 耐水性（168h） | 不起泡、不剝落，允許輕微變色，2h后恢復 | GB/T 1733-1993 | |
| 耐化學性 | 耐油性（120#溶劑汽油，72h） | 不起泡、不剝落，允許輕微變色 | GB/T 9274-1988 |
| 耐堿性（20%NaOH，72h） | 不起泡、不剝落，允許輕微變色 |
GB/T 9274-1988 |
|
| 耐酸性（10%H2SO4，48h） | 不起泡、不剝落，允許輕微變色 |
GB/T 9274-1988 |
|
系統特征
雙組份，實色，亮光或啞光； 厚度1～5mm；一般使用年限為10-15年。

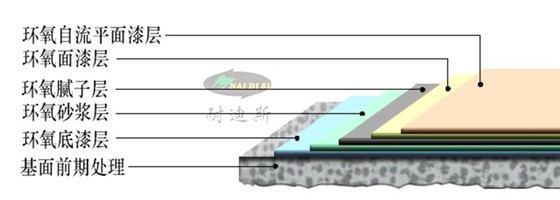

施工剖面
施工工藝
| 工藝名稱 | 具體做法及要求 | 參考用量 |
| 底涂層 | 1.使用高固含環氧底漆：主漆和固化劑按比例混合，并攪拌均勻r>； 2.用滾筒均勻地滾涂，無漏涂。 | 0.15～0.2kg/㎡ |
| 砂漿層 |
1.使用高固含環氧中涂漆：主漆和固化劑按比例混合后加入40～100目石英砂攪拌均勻； 2.用批刀整體滿刮1～2遍； 3.待固化后，打磨批刀痕等缺陷處，并清理干凈。 |
0.7kg/㎡/mm |
| 膩子層 |
1.使用高固含環氧中涂漆：主漆和固化劑按比例混合后加適量填料（如石英粉、滑石粉）攪拌均勻； 2.用批刀批刮1～2遍，重點是填補地面的坑洞缺陷處； 3.待固化后，打磨批刀痕等缺陷處，用吸塵器、雞毛撣、擰干的濕毛巾等清理干凈。 |
0.2～0.3kg/㎡ |
| 封閉層 |
1.使用高固含環氧面漆，按比例混合，攪拌均勻； 2.用批刀進行封閉式批平。 |
0.1～0.2kg/㎡ |
| 面涂層 |
1.使用高固含環氧自流平面漆，主漆和固化劑按比例混合，攪拌均勻； 2.用準備好的帶齒鏝刀進行自流平鏝面或用無氣噴涂機噴涂。 |
1.4kg/㎡/mm |
注：請使用專用稀釋劑或添加稀釋劑前咨詢銷售顧問。
