国产吃瓜黑料一区二区,最近中文字幕完整视频高清1,99久久国产综合精品swag

耐迪斯產品 Enterprise training

服務熱線：027-8468-5947

1/2

上一張

下一張

NDS110 環氧環保凈味無溶劑型地坪

介紹：環氧環保凈味無溶劑型地坪體系是從底漆、中涂、面漆都采用環氧樹脂和改性胺固化劑組成的一種環保、雙組份、封閉性好的地坪材料。此外, 為響應市場需求，耐迪產品研發中心開發了環保及防滑、耐磨等功能齊全的環保凈味...

咨詢熱線027-8468-5947

在線咨詢

產品詳情

產品介紹

環氧環保凈味無溶劑型地坪體系是從底漆、中涂、面漆都采用環氧樹脂和改性胺固化劑組成的一種環保、雙組份、封閉性好的地坪材料。此外, 為響應市場需求，耐迪產品研發中心開發了環保及防滑、耐磨等功能齊全的環保凈味防滑耐磨面漆，更好地照顧了廠房低氣味環境要求及使用場所的職業安全。環氧無溶劑型地坪體系材料，僅有單純樹脂氣味，隨大健康產業發展而備受青睞。

適用范圍

◇對環保和氣味有特殊要求的場所；

◇超市、樓廳、倉庫、汽車展廳、汽車修理廠、停車場等場所的地面；

◇機械性能要求高的場所地面，具有一定沖擊性要求的機械、電子、電器、儀表、醫藥、紡織、服裝、食品、煙草等企業廠房的地面。

性能特點

◇耐沖擊、耐重壓、機械性能佳；

◇防塵、防霉、耐磨、硬度好；

◇固化后收縮率小，無裂縫；

◇耐水、耐油污、耐酸堿等一般化學腐蝕;

◇外觀平整亮麗、色彩多樣；

◇無接縫、便于清潔、維護方便。

系統特征

平面、亮光；厚度 1-5mm;一般使用年限為8-10年。

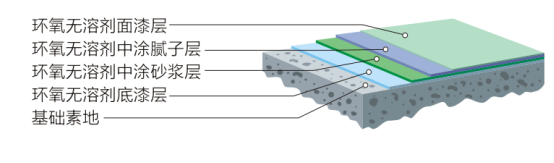

施工剖面


技術指標

檢驗項目	指標值	檢測標準
容器中的狀態	攪拌后無硬塊，呈均勻狀態	目測
涂膜外觀	漆膜外觀正常	目測
干燥時間H（25℃）表干	≦6	GB/T 1728-1979
干燥時間H（25℃）實干	≦48	GB/T 1728-1979
揮發性有機化合物（VOC）質量濃度a/(g/L)	≦60	GB/T 6751-86
鉛筆硬度/H	≧2H	GB/T 6739
拉伸粘結強度,MPa 標準條件	≧2.0	GB/T 22374-2008
拉伸粘結強度,MPa 浸水后	≧2.0	GB/T 22374-2008
抗壓強度，MPa	≧45	GB/T 2567-2008
耐磨性(750g/500r)g	≦0.030	GB/T 1768
耐沖擊性（II級）	1000g鋼球,高100cm,涂膜無裂紋，無剝落	GB/T 1732-1993
防滑性（干摩擦系數）	≧0.50	GB/T 4100-2006
耐水性（168h）	不起泡、不剝落、允許輕微變色，2h后恢復	GB/T 1733-1993
耐化學性耐油性（120#溶劑汽油,72h）	不起泡、不剝落，允許輕微變色	GB/T 9274-1988
耐化學性耐堿性(20%NaOH,72h)		GB/T 9274-1988
耐化學性耐酸性(10%H2SO4,48h)		GB/T 9274-1988

施工工藝

工藝名稱	具體做法及要求	參考用量
底涂層	1.使用無溶劑環氧底漆(主漆:固化劑=2:1)混合，并攪拌均勻; 2.用平刀均勻批刮(無溶劑環氧底漆粘稠度高，不推薦滾涂)，無漏涂; 3.在底漆干透前均勻拋撒60-80目石英砂，以增加底涂層與中涂層附著力。	0.15-0.2kg/㎡
砂漿層	1.使用無溶劑環氧中涂(主漆:固化劑=4:1)混合后攪拌均勻，加入適量(材料重量比為15-20%)；40~100目石英砂混合后攪拌均勻進行批刮施工; 2.材料粘稠度高，加砂量不宜過多，配料后15分鐘內用完; 3干燥時間8-24小時，待固化后，打磨批刀痕等缺陷處，并清理干凈。	0.3kg/㎡-0.8kg/㎡
膩子層	1.使用無溶劑環氧中涂(主漆:固化劑=4:1)混合后攪拌均勻，加入適量(材料重量比15-20%)石英粉攪拌均勻進行批刮施工: 2用批刀批括1-2遍，進一步填補地面的缺陷，配料后15分鐘內用完。	0.3kg/㎡-0.5kg/㎡
面涂層	薄涂型施工方法: 使用無溶劑環氧面漆(主漆:固化劑=4:1)混合后攪拌均勻，用1毫米鏝刀進行先貼地批刮后滾涂施工，均勻批刮及滾涂，要求涂層均勻。配料不宜過多，配料后15分鐘內用完。厚涂型施工方法: 使用無溶劑環氧面漆(主漆:固化劑=4:1)混合后攪拌均勻，用兩毫米鏝刀進行鏝涂施工(面漆效果呈現自流平效果，注意鏝涂時手法控制以免出現齒刀印)。配料不宜過多，配料后15分鐘內用完。	薄涂型0.2-0.3kg/㎡厚涂型0.35-0.4kg/㎡
